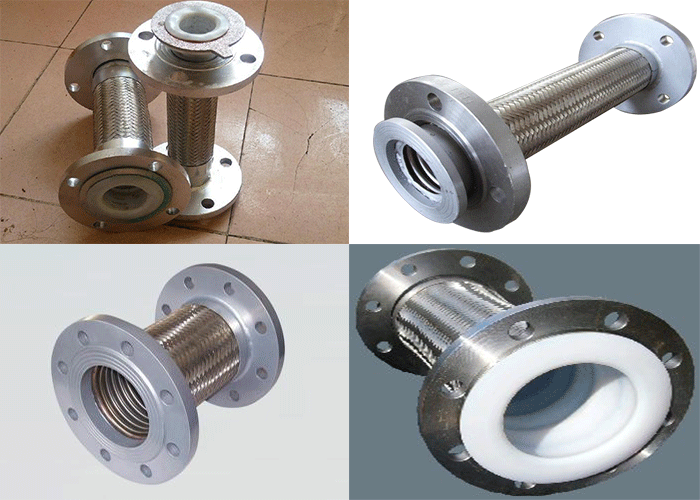

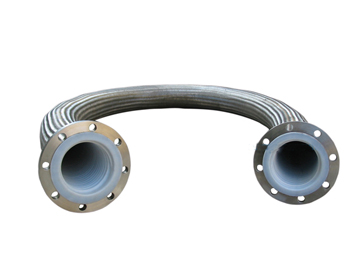

襯四氟金屬軟管特點

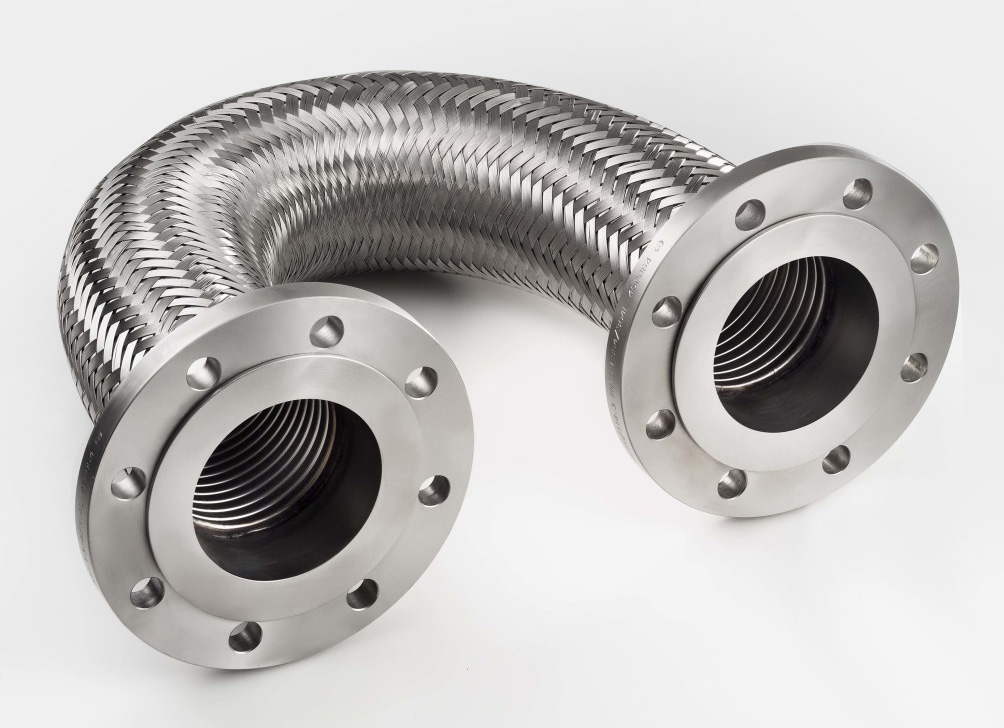

通用全金屬軟管。
316L 不銹鋼環形波紋內管。
尺寸范圍為 1/4 到 2 in., 工作壓力為真空至 1600 psig(110 bar)。
304 不銹鋼單編織層提高了軟管承壓能力 (M)。
端接是按 ASME 鍋爐和壓力容器規范第 IX 章節的要求進行焊接的。
選購件可提供 316L 不銹鋼編織層來提高耐腐蝕性。
通常用于不希望存在滲透的高溫真空或通用場合。
可提供定制組件。
選購件包括軟管外層, 軟管標簽和額外氦氣泄漏測試。
| 系列 | 襯四氟金屬軟管結構材料 | |
| 內管 | 加強層 | |
| FX | 波紋 316L SS | 標準配置是 321 SS 編織層； 可提供 316L SS 編織層 |
| FM | 波紋 316L SS | 316L SS 編織層 |
| FJ | 波紋 316L SS | 標準配置是 304 SS 編織層； 可提供 316L SS 編織層 |
| FL | 波紋 316L SS | 321 SS 編織層 |
| T | 光滑內孔 PTFE | 標準配置是 304 SS 編織層；可提 供 316L SS 和合金 400 編織層 |
| B | 光滑內孔 PTFE | 304 SS 編織層 |
| X | 光滑內孔 PTFE | 帶 304 SS 編織層的纖維編織層 |
| S | 光滑內孔 PTFE | 帶 304 SS 編織層的纖維編織層 |
| C | 波紋 PTFE | 300 系列 SS 編織層 |
| N | 波紋, 碳黑填充 PTFE | 保溫纏繞層和芳族聚酸 胺纖維編織層 |
| W | 光滑內孔, 碳黑填充 PTFE | 帶保溫纏繞層和 304 SS 編織 層的纖維編織層 |
| F | 光滑內孔 PTFE | 纖維編織層 |
| U | 光滑內孔 PFA | 302 SS 編織層 |
襯四氟金屬軟管型號意義注釋
1. 材料
端接
SS = 316 不銹鋼
C20 = 合金 20
M = 合金 400
INC = 合金 600
HC = 合金 C-276
TI = 鈦, 等級 4
2. 軟管
TH = 帶 304 SS 編織層的 T 系列
PTFE 軟管
TC = 帶 304 SS 編織層的 T 系列碳黑
填充 PTFE 軟管 (?)
TL = 帶合金 400 編織層的 T 系列
PTFE 軟管（僅 1/4 in. 軟管
尺寸）
3. 公稱軟管尺寸, in.
4 = 1/4
6 = 3/8
8 = 1/2
12 = 3/4
16 = 1
4. 總長度
英寸或厘米, 只能為整數。按所示添加CM來指定以厘米為單位的長度。
5. 選購件
如需選擇多個選購件，按字母順序添加代號，各個代號之間用破折號隔開。
CRN = 帶 CRN 的系索式標簽
F = 耐火外套
F1 = 耐熱套
N3 = 氮氣壓力測試
S = 全軟管長度 302 SS 保護彈簧
T = 系索式標簽
T2 = 兩個系索式標簽
W = 靜水壓力測試
Z = 316L SS 編織材料和 316 SS套環材料（僅 1/4 和 3/8 in. TH系列軟管）
093 = ECE R110 認證
襯四氟金屬軟管技術數據
| 公稱 軟管尺寸 in. (mm) | 內徑 in. (mm) | 外徑 in. (mm) | 最小中心線 彎曲半徑 in. (cm) | 溫度 范圍 °C (°F) | –200 到 148°C ( –325 到 300°F) 下的工作壓力 真空至 ... psig (bar) | 20°C (70°F) 下 的爆裂壓力 psig (bar) | 批量 軟管重量lb/ft (kg/m) | |
| 靜態 | 動態 | |||||||
| 1/4 (6.4) | 0.25 (6.4) | 0.47 (11.9) | 1.00 (2.54) | 4.33 (11.0) | –200 至 426 (–325 至 800) | 1600 (110) | 6400 (440) | 0.11 (0.16) |
| 3/8 (9.7) | 0.38 (9.5) | 0.68 (17.3) | 1.20 (3.05) | 5.91 (15.0) | 1470 (101) | 6000 (413) | 0.20 (0.30) | |
| 1/2 (12.7) | 0.50 (12.7) | 0.81 (20.5) | 1.50 (3.81) | 6.50 (16.5) | 1110 (76.4) | 4500 (310) | 0.22 (0.33) | |
| 3/4 (19.0) | 0.75 (19.0) | 1.20 (30.5) | 2.10 (5.33) | 8.86 (22.5) | 860 (59.2) | 3500 (241) | 0.37 (0.55) | |
| 1 (25.4) | 1.00 (25.4) | 1.50 (38.0) | 2.70 (6.86) | 10.2 (25.9) | 680 (46.8) | 2680 (184) | 0.50 (0.74) | |
| 1 1/4 (31.8) | 1.25 (31.8) | 1.80 (45.7) | 3.10 (7.87) | 11.8 (30.0) | 680 (46.8) | 2600 (179) | 0.61 (0.91) | |
| 1 1/2 (38.1) | 1.50 (38.1) | 2.13 (54.0) | 3.90 (9.91) | 13.4 (34.0) | 520 (35.8) | 2200 (151) | 0.85 (1.26) | |
| 2 (50.8) | 2.00 (50.8) | 2.66 (67.5) | 5.10 (13.0) | 15.4 (39.1) | 450 (31.0) | 1800 (124) | 1.10 (1.65) | |
